Voeding voor Franck-Hertz buis 6143-1006795

De kwantisering van energie en de generatie, opname en evaluatie van spectra, samen met de experimentele verificatie daarvan, zijn opgenomen in de meeste leerplannen die over de hele wereld worden gebruikt. Het welbekende experiment, voor het eerst uitgevoerd door James Franck en Gustav Hertz in 1913, is van cruciaal belang om discrete energietoestanden in atomen te demonstreren.

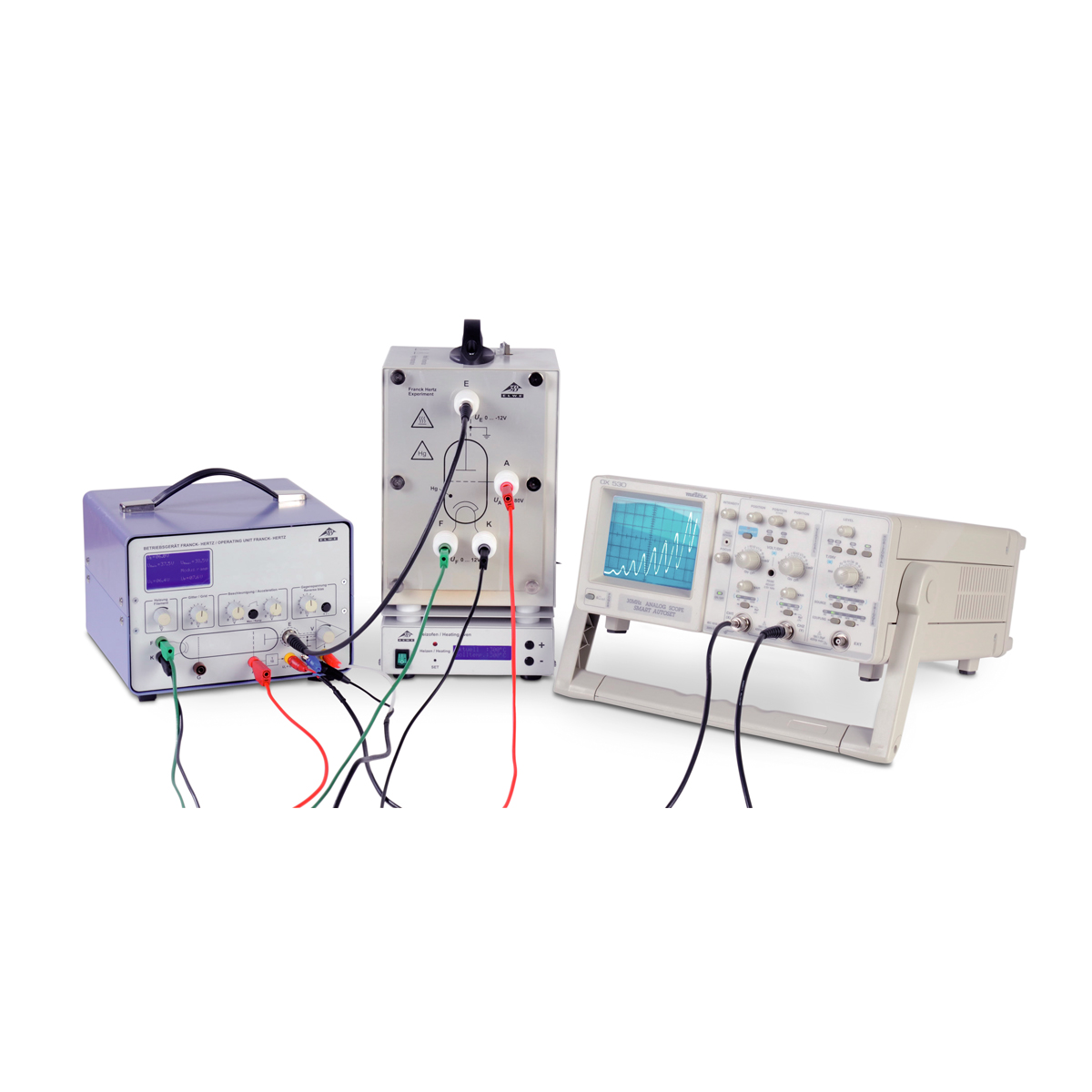

De apparatuur levert alle benodigde spanningen om de buizen van stroom te voorzien en omvat een gevoelige ingebouwde gelijkstroomversterker voor het meten van de collectorstroom. De spanningen kunnen tegelijkertijd worden afgelezen op een display. De versnellingspanning kan handmatig worden ingesteld op het apparaat of worden ingesteld op een zaagtandgolfvorm. Er zijn ook extra meetinputs beschikbaar voor de anodestroom en de versnellingspanning.

Specificaties:
Filamentspanning UF: 0 - 12 V, continu instelbaar
Besturingspanning UG: 0 - 12 V, continu instelbaar
Versnellingspanning UA: 0 - 80 V
Bedrijfsmodi: handmatig aangepast / zaagtand
Tegenspanning UE: 0 - ±12 V, continu instelbaar, omkeerbare polariteit
Uitvoer UY voor collectorstroom IE: IE = UA * 38 nA/V (0 - 12 V)
Uitvoer UX voor versnellingspanning UA: UX = UA / 10
Uitgangen: 4 mm veiligheidsaansluitingen
Ingang: BNC-aansluiting
Afmetingen: ongeveer 160x132x210 mm³
Gewicht: ongeveer 3.4 kg
